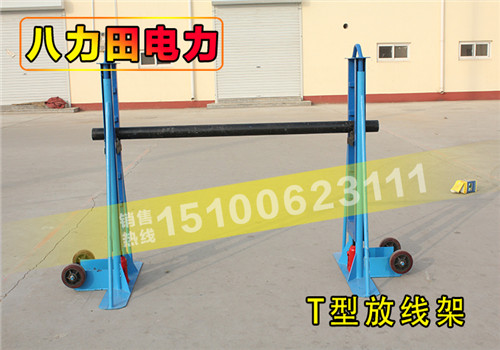

 名称：梯形放线架。用途：适用于电缆线盘的支承，坚固耐用。型号：HY061-5。额定负荷：50KN。重量：180kg。梯形放线架。用途：适用于电缆线盘的支承。特点：液压顶升、底脚装有小轮，便于移动。(特殊规格可订做）。液压三角放线架参数：

型号	升降范围		放线架 宽度(mm)	千斤顶 参数	横杠 尺寸(mm)	自重 KG
	最高(mm)	最低(mm)
3T	1200	800	1200	3T	Φ75*1500	45
5T	1270	800	1200	5T	Φ75*1500	51



承载吨位	高度	横杠参数（长*直径*厚度）	适用线盘直径	千斤顶吨位	重量
5吨	150cm	2m*7.5cm*6mm	≤2.5米	5吨	125G
6吨	150cm	2m*7.5cm*6mm	≤2.5米	6吨	125G
8吨	150cm	2m*7.5cm*6mm	≤2.5米	8吨	125G
10吨	185cm	2.35m*8.9cm*8mm	≤3.2米	10吨	160G
12吨	185cm	2.35m*8.9cm*8mm	≤3.2米	16吨	160G

产品品质1整体用料实足，放线架整体用料实足，采用加厚无缝钢管，承重力更大，更耐用。2加厚立板，本产品中心承重立板均使用加厚钢板，承重力强，不变形。3带轴承滚轮，横杠滚轮部位采用内置轴承，可以转动的更顺滑更耐用操作省力更快捷。4液压千斤顶，一体铸造液压千斤顶，坚固耐用，升降自如，使用更便捷。注：提升到一定高度后用插销固定，避免长时间使用千斤顶，以延长使用寿命。5加固插销，一侧架子有4个插销，使用更便捷，定位更精准，更稳固。6梯形底座，采用梯形底座，更稳固，承重力更强。7尼龙移动轮，一侧架子有4个插销，使用更便捷，定位更精准，更稳固。8加厚横杠，采用加厚横杠，确定每个横杠的厚度达6.2MM。大型多孔放线架规格分：5吨 8吨 10吨 15吨 20吨  规格可定做。液压电缆放线架使用说明：1、电缆放线架轴杠穿过线盘中心孔，把液压放线架分别放在线盘两侧；2、调节内管高度使瓦架紧贴轴杠，然后用放线架侧面的横销穿入内管适合高度的孔内；3、拧紧千斤顶下面的油栓，用压力杆打压千斤顶；4、使线盘离地步放电缆。注意事项：1：液压电缆放线架必须紧贴线盘防止轴杠弯断；2：液压电缆放线架在平稳地面使用否则容易倾倒。 梯形电缆放线架俗称“电缆放线支架”，用于放置电缆盘，架空展放导线或电缆，采用液压装置、底脚装有小轮，便于移动，操作简单，使用方便，梯形电缆放线架横杠选用钻杆材质，不会弯曲。规格分为5吨，8吨，10吨，15吨，20吨。
