一、技术指标
测量精度：0.5级
量程范围：40V~9999KV
过负荷：电压信号输入＜450V
功耗：＜0.4VA(每相)
阻抗：＞500KΩ
工作电源电压：AC/DC85~265V
| 接线模式 | 三相四线 | 三相三线 |
| 电压直接输入 | AC 220V L-N | AC 380V L-L |
| 互感器输入 | AC 57.7V L-N | AC 100V L-L |
二、尺寸（mm）
| 面框尺寸 | 48×48 | 72×72 | 80×80 | 96×96 | 120×120 |
| 开孔尺寸 | 45×45 | 67×67 | 77×77 | 90×90 | 112×112 |
三、按键功能
F4键：按住3秒进入设置菜单；选好菜单类别后按一下光标点亮启【菜单编辑】 ，再按一下光标点熄灭【退出编辑】
F3键：进入设置菜单页面后：按键选择菜单类别；光标点亮时：光标移位
F2键：光标点亮时：修改数字（参数）；光标熄灭后：退出
四、菜单编程
|
一级菜单 （按F3键切换） |
 |
 |
 |
…… |
| 通讯地址码 | 接线模式 | 互感器（PT） |
”为三相四线 / “
”为三相三线
1、长按【F4键】3秒进入设置菜单选项界面，第一个界面为“通讯地址码”设置，没有通讯不用设置。
2、按【F3键】选择接线模式，按【F4键】启动光标点，按【F2键】将“”改为 “”
3、按【F4键】熄灭光标点，按【F2键】退出，设置完毕。
电压互感器（PT）变比倍数设置：一次电压信号直接输入，PT变比倍数默认值为1
“PT”变比倍数“1”为0.4KV低压系统，一次电压信号直接输入。修改变比倍数大于1后，仪表面板上“K”指示灯亮启，此时仪表面板显示的数值需乘以1000（K）来读数。“例如显示数值10.00V，乘以1000（K）后为10KV即10000V”。
6KV电压系统“PT”变比倍数60；10KV电压系统“PT”变比倍数100；35KV电压系统“PT”变比倍数350；……
1、长按【F4键】3秒进入设置菜单选项界面，第一个界面为“通讯地址码”设置，没有通讯不用设置。
2、连续按【F3键】选择接线模式，按【F4键】启动光标点，按【F2键】【F3键】修改“PT”变比倍数。
3、修改完“PT”变比倍数后，按【F4键】熄灭光标点，按【F2键】退出，设置完毕。

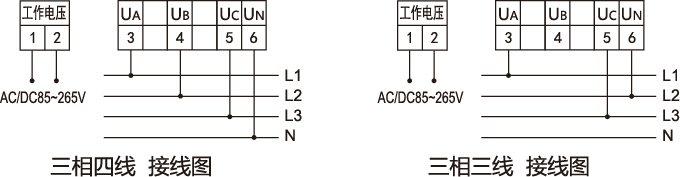

五、接线图
