ZKC127Q矿用气动司控道岔装置
一 概述
产品组成

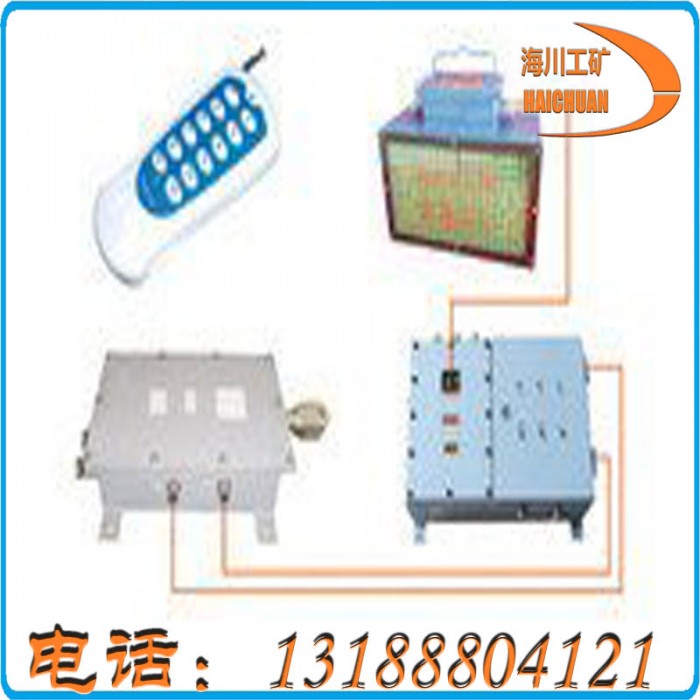

ZKC127Q矿用气动司控道岔装置由ZKC127-K矿用隔爆兼本安型司控道岔装置控制器 、FYF50遥控发送器、ZKC-12X 矿用本安型司控道岔装置显示器 、KHJ12矿用本安型接近开关四部分组成。
产品型号及定义
按MT154.2的规定：
Z Ｋ C 127 Q
 |
 |
||||||||
|
|||||||||
|
|||||||||
|
|||||||||
 |
|||||||||
产品执行标准
本产品执行GB3836-2010、MT/T661-1997 、Q/0802JNJ013—2013企业标准。
主要技术指标
本安参数
ZKC127-K矿用隔爆兼本安型司控道岔装置控制器：Uo：12.5V,Io：1.3,Co：0.4µF,Lo：0.1mH
FYF50遥控发送器：一次性6F22 电池一节：Uo：10.2V Io：1.5A
ZKC-12X 矿用本安型司控道岔装置显示器：Ui：12.5V Ii：160mA Ci：30pF Li：0mH
KHJ12矿用本安型接近开关：Ui：DC12.5V Ii：10mA Ci:0µF Li:0mH
供电电源
ZKC127-K矿用隔爆兼本安型司控道岔装置控制器：AC127V
FYF50遥控发送器：DC9V
ZKC-12X 矿用本安型司控道岔装置显示器：DC12V
KHJ12矿用本安型接近开关：DC12V
主要性能
光的可见度在黑暗中50m处清晰可见；
位置传感器动作距离：0-5mm
遥控器动作距离：0-50m
遥控器遥控角度：0～3600
基本功能
显示功能：本装置能准确显示道岔当前所在位置。
遥控功能：遥控器最远100m距离遥控指挥扳动道岔。
手动功能：当按下道岔控制按钮时，道岔转道。
报警功能：当道岔出现故障时，道岔显示器会发出警示性灯光。
三、工作环境要求
a) 环境温度：0℃~+40℃
b) 空气平均相对湿度：不大于95%（+25℃时）；
c) 大气压：86kPa~106kPa；
d) 环境噪声：不大于75 dB；
e) 有爆炸性混合物，但无破坏绝缘层的腐蚀性气体场合。
四、结构
1、隔爆腔由钢板焊接。隔爆外壳应符合GB3836.2中的规定。
2、紧固件应有防止自动松脱的措施，且符合GB3836.1和GB3836.2的规定。
3、金属零部件应进行防锈、防蚀处理。
4、外壳应设有内、外接地螺栓，并符合GB3836.1的规定。
5、电缆引入装置应符合GB3836.1和GB3836.2的规定。
6、电气间隙与爬电距离应符合GB3836.4中的规定。
五、工作原理
1、司机遥控控制功能
当机车进入道岔区域时，机车司机可根据显示器的指示确定道岔的当前状态，如需要转换道岔，可按动机车驾驶室内的遥控器按钮，此时道岔便会在转辙装置的控制下转换到需要的方向。
原理简述
当机车进入道岔区域后，如需转换道岔，司机可按动遥控器上的按钮，遥控器便发射出一个经编码的信号，主控箱接收到该信号后，经PIC处理,输出一个控制电平信号送给电磁阀，由电磁阀控制执行气缸伸出或缩入，达到控制道岔尖轨闭合或断开的目的，同时显示器显示道岔的当前状态。
安装与调试
遥控器的配备：本装置配备了体积小巧的固定式遥控器，可置放在机车驾驶室内司机容易操作的地方。
主控箱的安装：主控箱为隔爆兼本安型设计，使用时可悬挂于巷道壁上不被撞击的地方，安装应牢固，连线要整齐标准且便于操作。
显示器的安装：显示器为本安型设计，使用时可悬挂于巷到岔路口上方不被撞击而又容易观察的地方，安装应牢固。
执行机构（含磁吸合器）的安装：牢牢固定好执行机构四只地脚螺钉，使之工作时与铁轨不能有相对移动；确保连线与端子上螺丝上紧，无松动；和主控箱连接的进气管、排气管要保持通畅，不能挤压；调整接近开关的安装位置正确。
调试：按照说明书将道岔装置各部接好，通入电源，显示器道岔状态指示箭头其中之一点亮且同时有数字点亮，此时为执行器通入气源，然后按动遥控器上和显示器显示数字对应的按钮，道岔装置应能正常工作、准确的实现道岔尖轨与定轨的闭合和分离。
八、 包 装
用木箱包装，机身外套塑料袋，采取防潮、防震措施。
包装箱内有下列文件：
装箱单（包括下列内容）
产品合格证
使用说明书
防爆合格证
安全标志证
保修单
征求意见反馈单
运输及贮存
包装好的装置可适合各种运输方式。应贮存在通风良好的库房内，室内不得有腐蚀性气体，室内温度保持在-5℃~+40℃；相对湿度应不大于95%
十、定货说明
a、订货时请注明所需配件。
b、司控道岔装置可根据用户要求设定工作方式。
c、严禁带电检修设备。
d、设备如有故障请及时与厂方联系。
