山东吉程金属材料有限公司
手机：138/6950/5595 高经理
131/8415/5105
微信：18222666160
电话：0635-3909932
传真：0635-8578389
业务QQ：357055637
公司开户行：中国农业银行聊城东昌府支行
公司账号：15811101040015179
公司税号：91371502MA3CFJMK0D
吉程耐磨复合钢板由低碳钢板和合金耐磨层两部分组成，合金耐磨层一般为总厚度的1/3~1/2。工作时由基体提供抵抗外力的强度、韧性和塑性等综合性能，由合金耐磨层提供满足工况需求的耐磨和耐热性能。

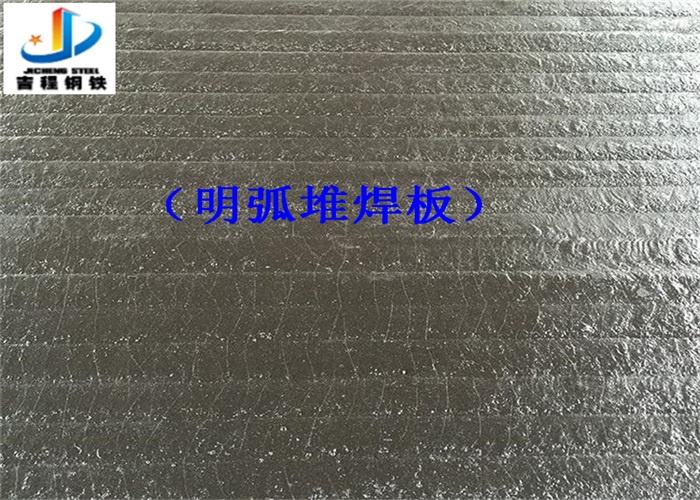

耐磨复合钢板的合金耐磨层和基板之间是完全冶金结合。通过专用设备，采用自动焊接工艺，将高硬度自保护合金焊丝或合金粉均匀地焊接在基板上，复合层数一层至两层以至多层，复合过程中由于合金收缩比不同，出现均匀横向裂纹，这是耐磨钢板的显著特点。
合金耐磨层主要以铬合金为主，同时还添加锰、钼、铌、镍、硼等其它合金成 份，金相组织中碳化物呈纤维状分布，纤维方向与表面垂直。碳化物显微硬度可以达到HV1700-2000以上，表面硬度可达到HRC58-65。合金碳化物在高温下有很强的稳定性，保持较高的硬度，同时还具有很好的抗氧化性能，在500℃以内完全正常使用。
耐磨复合钢板具有很高耐磨性能和较好冲击性能好，能够进行切割、弯曲、焊 接等，可采取焊接、塞焊、螺栓连接等方式与其他结构进行连接，在维修现场过程中具有省时、方便等特点，广泛应用于冶金、煤炭、水泥、电力、玻璃、矿山、建 材、砖瓦、港口等行业，与其他材料相比，有很高的性价比，已经受到越来越多行业和厂家的青睐。
吉程复合耐磨板常用规格：6+4 6+6 8+4 8+6 10+4 10+6 10+10 12+6 12+8 12+12 14+6
硬度，HRC
耐磨层厚度≤4mm：HRC55-58；
耐磨层厚度>4mm：HRC58-65
外观参数
平整度：5mm/M
1、耐磨性
合金耐磨层的化学成分中碳含量达4～5%，铬含量高达25～30%，其金 相组织中Cr7C3碳化物的体积分数达到50%以上，宏观硬度为HRC56～65，碳化铬的硬度为HV1400～1800。由于碳化物成于磨损方向相垂直 分布，即使与同成分和硬度的铸造合金相比较，耐磨性能提高一倍以上。与几种典型的材料耐磨性对比如下：
（1）与低碳钢；20～25：1
（2）与铸态高铬铸铁；1.5～2.5：1
2、良好的耐冲击性：
耐磨复合钢板的基板为低碳钢或低合金。不锈钢等韧性材料，体现双金属的优越性，耐磨层抵抗磨损介质的磨损，基板承受介质的载荷，因此有良好的耐冲击性。可以承受物料输送系统中承受高落差料斗等冲击和磨损。
3、较好的耐热性：
合金耐磨层推荐使用在≤600℃工况下使用，若在合金耐磨层中加入钒，钼等合金，可以承受≤800℃的高温磨损。
推荐使用温度如下：
普通碳钢基板推荐不高于380℃工况使用；
低合金耐热钢板（15CrMo，12Cr1MOV等）基板推荐不高于540℃工况使用；
耐热不锈钢基板推荐在不高于800℃工况使用。
4、好的耐腐蚀性
耐磨复合钢板的合金层中含有高百分比的金属铬，故具有一定防锈和耐腐蚀能力。用于落煤筒和漏斗等场合可以做到防止粘煤。
5、方便的加工性能
耐磨钢板可以切割，弯曲或卷曲、焊接和打孔，它可以加工成普通钢板可以加工的各种部件。切割好的耐磨钢板可以拼焊成各种工程结构件或零部件。
6、功能及特点
可焊接、耐磨性能好。
