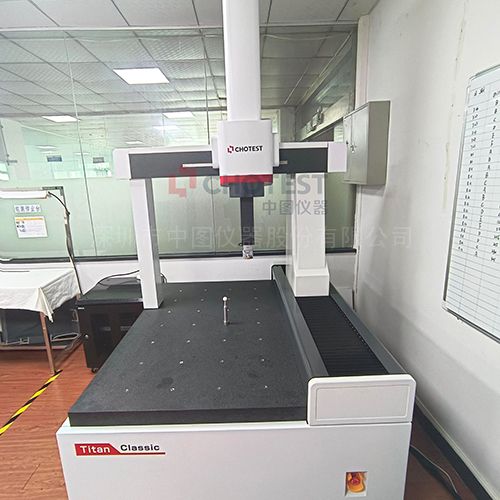

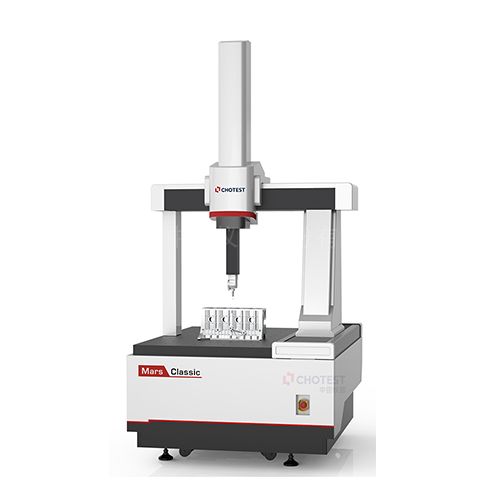

早期的三坐标测量机的工作台一般是由铸铁或铸钢制成的，但近年来，各生产厂家已广泛采用花岗岩来制造工作台，这是因为花岗岩变形小、稳定性好、耐磨损、不生锈，且价格低廉、易于加工。有些测量机装有可升降的工作台，以扩大Z轴的测量范围，还有些测量机备有旋转工作台，以扩大测量功能。中图仪器三坐标测量机测量系统采用海德汉光栅尺，确保机器在使用过程中具有高的精度和长时间的稳定性，且三轴均采用低热膨胀系数的花岗岩导轨，机器具有良好的温度适应性，抗时效变形能力。仪器关键部件一体铸造成型，结构紧凑，重量轻，强度高，运行更为快速平稳、测量精度更高。
结构特点
1、移动桥式结构提高运动性能，确保测量精度及稳定性。2、导轨采用高精密天然花岗岩，具有相同的温度特性及刚性。
3、采用自洁式预载荷高精度空气轴承的三轴导轨，运动更平稳，更耐磨损。
4、光栅尺接近花岗岩基本的热膨胀系数，提高了设备的稳定性。
应用领域
三坐标测量机主要用于机械、汽车、航空、军工、家具、工具原型、机器等中小型配件、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量。还可用于电子、五金、塑胶等行业中，可以对工件的尺寸、形状和形位公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。
