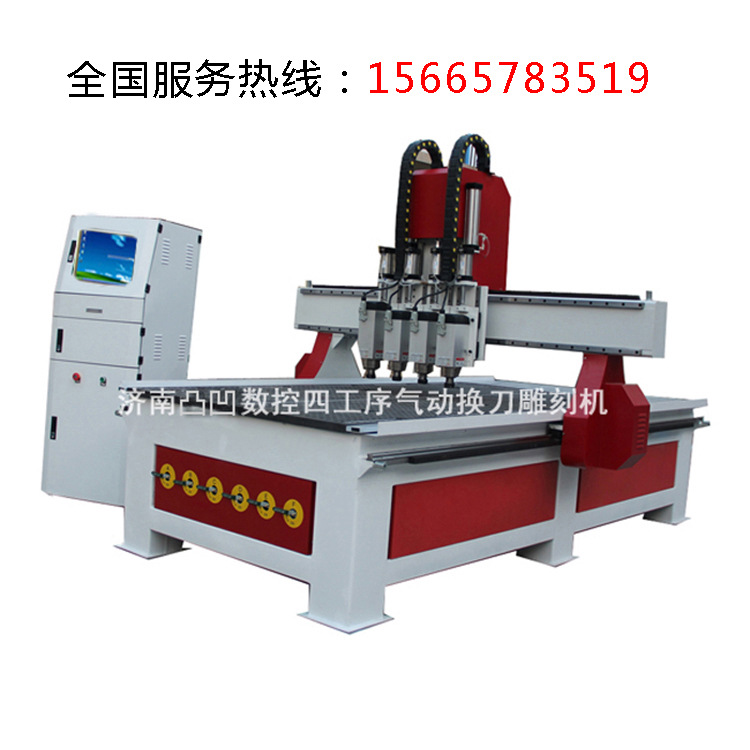

气动双头、三头、四头自动换刀木工雕刻机专为客户提高效率而设计，2-4个机头采用气缸控制可任意切换，能够轻松完成客户设计的多道程序（加工工件要求换刀在2-4把刀以内），即省去了中间手工换刀的繁琐，适合于木门、家具、乐器生产中的多工序产品。本款设备一台顶三台，可赶上三台单头木工雕刻机、一台双头或三头独立木工雕刻机、一台多头木工雕刻机的加工效率。

产品特点：

1、智能化控制：采用工业智能一体机控制系统（不是简单板卡+电脑），具有断点、断电续雕功能，具备回原点自动纠错功能，有效地保证在全天候工作时的加工精度；支持U盘操作，免除电脑病毒干扰，具有高可靠性、高效率的特点，同时简单易学，客户能很快灵活掌握设备的使用方法。
2、人性化设计：智能加工越界保护功能，防止由于设计版面超过加工幅度引起的机械碰撞现象；智能加工速度控制：可控制加工速度，真正提高加工效率，延长刀具寿命、提高成品率。
3、独特机械设计：任何一主轴通过气泵或丝杠调节都可以任意加工工作台面上的材料，对刀准确、高速、加工效率高，真正的一机多用，提高工作效率而不浪费资源。
4、软件支持功能：先进的三位曲线预测算法，折线平稳，可确保曲线运行速度和精度；先进的文件预处理功能，可帮助用户及时纠正加工文件中的错误，并能良好的兼容国内外多种软件（如MasterCAM、Type3、UG、AutoCAD、ArtCAM、Proe、精雕等）生成的加工代码。

应用范围：

1、木门及家具装饰行业：实木及复合门、橱柜门、大面积板材平面雕刻、实木雕花镂铣、板式家具雕刻、仿古红木家具雕刻、实木艺术壁画雕刻等行业；
2、木制工艺品加工：钟表框、工艺相框、薄铝板工艺品镂铣雕刻、电器柜台面、体育用品器材；
3、电子产品行业：电路板、绝缘材料、LED显示屏、家电（彩电、洗衣机、冰箱）外壳或模型等雕刻镂铣；
4、乐器生产行业：雕刻乐器三维曲面、外形切割，如大、小提琴面板、琴头雕刻镂铣；
5、EVA加工行业：EVA材料包装工具器械、医疗器械、电子产品、玻璃器皿等内衬的雕刻镂铣。

性能介绍:

1、本款机型适合2-3中花型刀的雕刻镂铣，多种花型的加工无需换刀，程序自动执行，其主要特点就是投入资金少，收益高，而且维护量少，易操作，对于数控操作能力差的人，进行编程操作也很容易。
2、先进的运动控制系统，自动完成多重层面3D加工，能够进行快速，平滑的三维立体加工、雕刻和切割，可实现脱机操作。
3、整体钢结构焊接回火时效坚固不变形，龙门式移动，工作台面固定，可任意加工工作台面上的材料。
4、可兼容Type3/Artcam/Castmate/文泰等多种CAD/CAM设计制作软件。
5、采用进口直线型导轨，双排四列滚珠滑块，承重力大，运行平稳，精度高，寿命长，进口滚珠丝杠精度高，下刀精确。
6、适合各种材质的大批量生产。

设备主要包括机体1台、双筒吸尘器1台、5.5KW真空泵1台、电脑操作机柜1台、刀夹1套、压板1套、随机工具1套、随机软件1套等。

轴承-传动效率高，较高的机械性能和较长的使用寿命，运转精度较高，发热量少





一体齿盒-吸震缓冲，噪音小，使用寿命长，工作安全可靠，反应快，传动比稳定


    木工雕刻机的养护及特别注意事项：一、电脑方面
    定期查杀病毒，但注意工作时不可以打开防毒程度，小心干扰。
    定期清理机箱灰尘，注意机箱的散热，小心灰尘过多引起工控卡出错。
    定期整理磁盘碎片，优化电脑系统。
    电脑异常也会引起诸多问题，尤其为连接雕刻机的电脑，我们维护木工雕刻机过程中发现，电脑异常也给我们维修造成了很多不必要的麻烦，也耽误了客户的生意，我们技术部总结了一下，提出客户电脑维护注意一下几个方面。

    木工雕刻机的养护及特别注意事项：二、清理
    定期清理工控箱，灰尘时电路板的最大杀手。
    定期清理丝杠，防止丝杠上粘有异物，丝杠在设备中很重要，他决定了机器的精度，而且丝杠在传动过程中也起重要作用。
    工作完了应及时清理台面，这就给木工雕刻机下次工作提供了方便。
    清理导轨及导轨旁边的材料屑，以防止因碎屑干扰导致机器在工作过程中出现卡机。

    木工雕刻机的养护及特别注意事项：三、上油
    加完油后慢速来回走动，保证润滑油能够均匀加到导轨与丝杠上。
    机器若长期不用，应定期加油空走，以保证传动系统的灵活性。
    首先清理干净导轨与丝杠，可用布（不脱毛）把导轨和丝杠上的油污和材料屑清理掉。因气温较低，可把导轨和丝杠都加机油，最好加防冻机油。
    加油周期为每月两次，也就是每两周加一次油。

    木工雕刻机的养护及特别注意事项：四、温度
    机器不用时，若室温较低最好倒出水箱里的水，防止冻裂水箱与水管。
    保证操作间环境温度，木工雕刻机最好达到室温，至少工作人员也不会很冷。
    查看所加油标准适用温度，至少达到最低温度。
    温度对于木工雕刻机的影响不是很大，但由于用户给丝杠加黄油，冬季也忘了清理，导致每次开机运行不开，有的工作室气温很低，虽然加了机油，可还是冻上了，机器运行不起来。

    木工雕刻机的养护及特别注意事项：五、冷却水
    有条件可以使用防冻液冷却。
    注意环境温度，小心因水温过冷而造成水箱与水管冻裂。
    冷却水为主轴电机正常工作的必要条件，若冷却水过脏会对电机造成严重伤害，保证冷却水的清洁及水泵的正常工作。
    注意水位，绝不可使水冷主轴电机出现缺水现象，使电机热量不能及时导出。
