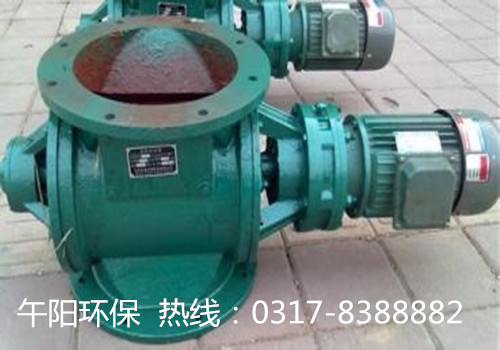

YJD-A星型卸料器详细介绍
YJD-A型星型卸料器可以用在收集物料系统中，作为料仓的卸料器，星型卸料器是目前国内最先进的卸料装置，常用在除尘系统中作为除尘系统的重要设备之一，它特别适用于粉尘，小颗粒物料深受环保，冶金，化工，粮食，水泥，筑路，干燥设备等工业行业的工程项目择优选用。
YJD系列卸料器我们又称作电动卸灰阀（ 星型卸料器 ），它主要由电机、齿差行星减速器（X）或针纶摆线减速机（Z）和转龙式卸料器三部分组成。共有两个系列，60种规格。进出口法兰是方形的是A型，圆形的为B型。星型卸料器（星型卸灰阀）采用钢板焊接结构叶片耐磨性好叶片与传动轴刚型，这类产品是除尘设备排灰，关风和其它设备给料的主要设备，适用于粉状物和颗粒状物料，为环保、粮食、食品、冶金、化工 等工业部门广泛应用。
YJD-A型星型卸料器常用在气力输出系统中，对于压力输出系统或负压输出系统， 星型卸料器可以均匀，连续地向输料管供料。以保证气力输出管内的气、固体比较稳定， 从而使气力输送能正常工作， 同时，又能将卸料器的上、 下部气压隔断而起到锁气作用。 因此，星型卸料器是气力输送系统中常用的重要部件。
YJD-A星型卸料器是除尘设备排灰、送风及其他设备给料的主要设备，适用于粉状物料和颗料状物料。
YJD-A星型卸料器工作原理
星型卸料器工作时，粉尘靠重力落入，充满上面和侧面的星形叶片空格。叶片转子由电动机通过减速机转动轴带动，叶轮转到下部粉尘靠自重卸下。
一、当上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出， 因此，星型卸料器可以定量而连续地卸料。
二、星型卸料装置常用在气力输出系统中，对于压力输出系统或负压输出系统，星型卸料器可以均匀，连续地向输料管供料， 以保证气力输出管内的气、固体比较稳定， 从而使气力输送能正常工作， 同时，又能将卸料器的上、 下部气压隔断而起到锁气作用。
YJD-A型星型卸料器常用在气力输出系统中，对于压力输出系统或负压输出系统， 星型卸料器可以均匀，连续地向输料管供料。以保证气力输出管内的气、固体比较稳定， 从而使气力输送能正常工作， 同时，又能将卸料器的上、 下部气压隔断而起到锁气作用。 因此，星型卸料器是气力输送系统中常用的重要部件。
YJD-A星型卸料器是除尘设备排灰、送风及其他设备给料的主要设备，适用于粉状物料和颗料状物料。
YJD-A星型卸料器工作原理
星型卸料器工作时，粉尘靠重力落入，充满上面和侧面的星形叶片空格。叶片转子由电动机通过减速机转动轴带动，叶轮转到下部粉尘靠自重卸下。
一、当上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出， 因此，星型卸料器可以定量而连续地卸料。
二、星型卸料装置常用在气力输出系统中，对于压力输出系统或负压输出系统，星型卸料器可以均匀，连续地向输料管供料， 以保证气力输出管内的气、固体比较稳定， 从而使气力输送能正常工作， 同时，又能将卸料器的上、 下部气压隔断而起到锁气作用。
YJD-A星型卸料器 技术参数
|
型号名称 |
卸料量L/r |
r/min |
工作温度 |
物料 |
电机 |
重量 |
||
|
Z 型 |
型号 |
KW |
r/min |
|||||
|
YJD-2 |
2 |
33 也可以按客户要求定做 |
T≤80℃ |
粉状，颗粒状 |
Y801-4 |
0.55 |
1390 |
53 |
|
YJD-4 |
4 |
Y802-4 |
0.75 |
71 |
||||
|
YJD-6 |
6 |
86 |
||||||
|
YJD-8 |
8 |
101 |
||||||
|
YJD-10 |
10 |
Y90S-4 |
1.1 |
1400 |
121 |
|||
|
YJD-12 |
12 |
141 |
||||||
|
YJD-14 |
14 |
161 |
||||||
|
YJD-16 |
16 |
Y90L-4 |
1.5 |
181 |
||||
|
YJD-18 |
18 |
191 |
||||||
|
YJD-20 |
20 |
221 |
||||||
|
YJD-26 |
26 |
Y100 L1-4 |
2.2 |
1430 |
251 |
|||
|
YJD-30 |
30 |
Y100 L1-4 |
3 |
301 |
||||
